本套圖紙有施工圖48張,效果圖1張,包打印(效果圖為彩圖,施工圖為A3大圖)包郵,可以貨到付款
本工程建筑物主體三層,局部四層。建筑主體高度為12.300m,占地面積100.00㎡,建筑面積 451.40㎡,
本工程結構類型為鋼筋混凝土框架結構,屬多層民用建筑,耐火等級采用二級,屋面防 水等級采用三級,抗震設防烈度七度,設計使用年限50年。
建筑占地面積為:12.2m*8.2m;
建筑層數:四層;
建筑高度:13.8m(含屋頂);平屋頂;
建筑結構:框架結構;
設計功能:一層:門廊、客廳、廚房、飯廳、衛生間;二層、三層:臥室五間、均帶有獨立衛生 間;四層:露臺、客廳、衛生間、臥室、衛生間、陽臺;
圖紙目錄:一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、南立面、北立面 、東立面、西立面、1-1剖面圖、門窗表、門窗大樣圖、建筑施工設計總說明、女兒墻大樣、露臺 大樣、露臺大樣;結構:結構設計總說明、基礎平面布置圖、柱平法施工圖、基礎梁平面整體配筋圖、 層平臺梁平面整體配筋圖 、二層樓面梁平面整體配筋圖、二層樓面板配筋圖、三層樓面 梁平面整體配筋圖、三層樓面板配筋圖、四層樓面梁平面整體配筋圖、四層樓面板配筋圖、屋頂 梁平面整體配筋圖、屋頂板配筋圖、節點大樣圖;
給排水圖: 給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電氣 圖: 電氣設計說明、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、系統圖、屋頂防雷平面圖、接地平面圖等。
設計功能: 每層設計功能:請參照下面圖片展示

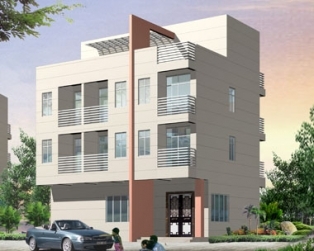

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 四層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 12.00米 |
進深尺寸 | 8.00米 |
占地面積 | 100㎡ |
建筑面積 | 451.40㎡ |
建筑風格 | 現代風格 |
估算造價 | 約60萬 |
