本建筑耐火等級為2級，建筑設計使用年限50年。廁浴間、廚房、平臺、陽臺等受水或非腐蝕性液體經常浸濕的樓地面，樓板四周除門洞及欄桿外均做
建筑占地面積為：9m*11.6m；
建筑層數：地上三層；
建筑高度：10.9m；
屋頂形式：坡屋頂；
建筑結構：框架結構；
設計功能：一層：客廳、餐廳、廚房、陽臺、工人房、臥室、衛生間；二層：主人房、衣帽間、衛生間、書房、衛生間、次臥；三層：露臺、客房、衛生間
建筑 圖： 建筑設計總說明一、建筑設計總說明二、一層平面圖、二層平面圖、三層平面圖、坡屋頂平面圖、1-7立面圖、7-1立面圖、A-G立面圖、G-A立面圖、大樣圖、門窗表、詳圖、門窗大樣、1-1剖面圖衛生間大樣
結構 圖： 結構設計說明1、結構設計說明2、基礎平面布置圖、-0.900-3.600柱平法施工圖、3.600-6.900柱平法施工圖、6.900-9.400柱平法施工圖、0.000梁平法施工圖、3.600梁平法施工圖、6.900梁平法施工圖、9.400梁平法施工圖、3.600板施工圖、9.400板施工圖、坡屋面板施工圖、結構大樣圖、樓梯結構圖、坡屋面構造詳圖
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋面排水平面圖、給污、雨水系統圖
電氣 圖： 電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋面防雷平面圖、

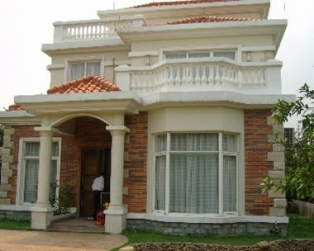

效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 三層 |
|---|---|
| 結構形式 | 框架結構 |
| 開間尺寸 | 9.00米 |
| 進深尺寸 | 11.60米 |
| 占地面積 | 104.4㎡ |
| 建筑面積 | 286㎡ |
| 建筑風格 | 簡歐風格 |
| 估算造價 | 約40萬 |
