本套圖紙有施工圖57張,效果圖2張,包打印(效果圖為彩圖,施工圖為A3大圖),包郵,無電子版
開間:8.44米,進深:11.24米,占地面積:76.6平方米,建筑面積:185.11平方米;
圖紙目錄:編制總說明、建筑設計說明、總平面圖、一層平面圖、二層平面圖、閣樓層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、廚房及衛生間詳圖、墻身大樣圖、門窗詳圖、門窗表、節點詳圖、結構設計說明、條形基礎底板主筋配置示意圖、半磚內隔墻基礎、構造柱配筋和拉結詳圖、磚墻與構造柱拉結詳圖、磚墻墻體連接詳圖、圈梁鋼筋水平連接、縱筋搭接、板在支座的錨固構造、表面分布鋼筋示意圖、門窗過梁詳圖、基礎結構平面、基礎詳圖、一層結構平面、二層結構平面、閣樓層結構平面、屋頂結構平面、節點詳圖、樓梯詳圖、給排水設計說明、給排水總平面圖、一層給排水、二層給排水、閣樓層給排水、屋頂給排水、給水系統圖、排水系統圖、廚房及衛生間給排水詳圖、電氣設計說明、一層配電圖、二層配電圖、閣樓層配電圖、一層弱電圖、二層弱電圖、閣樓層配電圖、基礎接地圖、配電系統圖、信息及有線電視系統、總等電位聯結系統圖示例、衛生間局部等電位聯結示例、鋼筋混凝土中預埋件做法、屋頂防雷做法、效果圖等。
設計功能:一層:客廳、廚房、餐廳、儲藏間、農具間、衛生間;二層:主臥(附陽臺)、臥室(附陽臺)、書房、衛生間;閣樓。
三大材料用量估算:水泥44.64噸,鋼筋6.932噸,多孔磚85.643立方米;

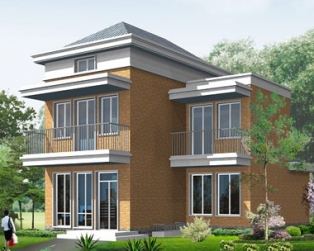

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 二層 |
---|---|
結構形式 | 磚混結構 |
開間尺寸 | 8.44米 |
進深尺寸 | 11.24米 |
占地面積 | 76㎡ |
建筑面積 | 185.11㎡ |
建筑風格 | 簡約風格 |
估算造價 | 約20萬 |
