本套圖紙有施工圖57張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），包郵，無電子版

占地面積：88.2平米，建筑面積：162.5平米；

三大材料用量估算：水泥41.12噸，鋼筋4.786噸，多孔磚99.532立方米；

圖紙包括：
建筑設計說明、總平面圖、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、廚房及衛生間詳圖、墻身大樣圖、門窗詳圖、門窗表、節點詳圖；

結構設計說明、條形基礎底板主筋配置示意圖、半磚內隔墻基礎、構造柱配筋和拉結詳圖、磚墻與構造柱拉結詳圖、磚墻墻體連接詳圖、圈梁鋼筋水平連接、縱筋搭接、板在支座的錨固構造、表面分布鋼筋示意圖、門窗過梁詳圖、基礎結構平面、基礎詳圖、一層結構平面、二層結構平面、屋頂結構平面、節點詳圖、樓梯詳圖；

給排水設計說明、給排水總平面圖、一層給排水、二層給排水、閣樓層給排水、屋頂給排水、給水系統圖、排水系統圖、廚房及衛生間給排水詳圖；

電氣設計說明、一層配電圖、二層配電圖、閣樓層配電圖、一層弱電圖、二層弱電圖、閣樓層配電圖、基礎接地圖、配電系統圖、信息及有線電視系統、總等電位聯結系統圖示例、衛生間局部等電位聯結示例、鋼筋混凝土中預埋件做法、屋頂防雷做法、效果圖等。

設計功能：
一層：客廳、餐廳、臥室、儲藏室、廚房、衛生間、雜物間；
二層：主臥室、臥室、臥室、起居室、曬臺、衛生間

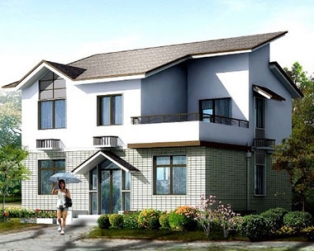

效果圖與部分CAD施工圖展示

溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！

如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
