俄羅斯風格三層別墅圖紙說明

圖紙編號： AT1613 層數： 三層

結構形式： 框架結構

主體造價：  70-90萬

主體開間： 13.8米 進深： 17.7米

占地面積： 227.13平方米

建筑面積： 605.26平方米

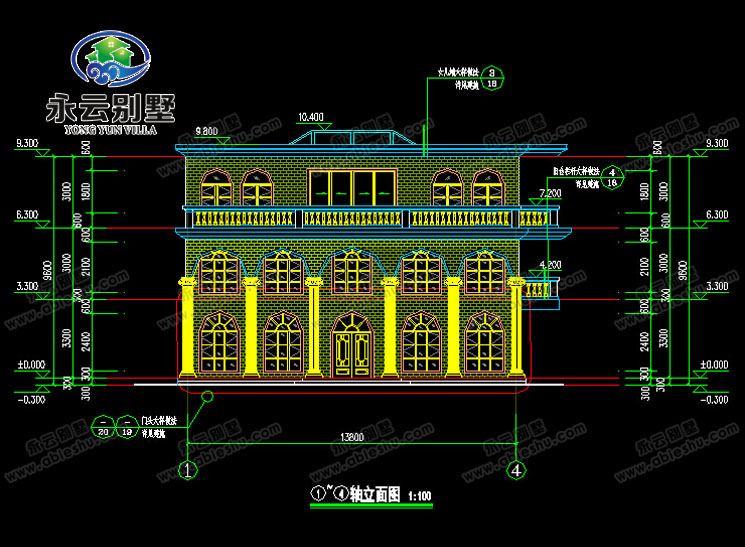

建筑 圖：  建筑施工圖設計說明、建筑構造做法表(一)、建筑構造做法表(二)、門窗表/門窗大樣、一層平面圖、二層平面圖、三層平面圖、屋頂層平面圖、1-4軸立面圖、4-1立面圖、A-E軸立面圖、E-A軸立面圖、1-1剖面圖、樓梯平面大樣圖、樓梯/衛生間平面大樣圖、樓梯1-1剖面圖、衛生間平面大樣圖、廚房平面大樣圖/空調/女兒墻/欄桿大樣圖、門頭立面大樣圖、1-1/2-2/斷面圖/柱立面大樣圖、

結構 圖：  結構設計說明1、結構設計說明2、獨立基礎平面布置圖、獨立基礎配筋圖、基礎~坡屋頂柱配筋圖、一層梁 配筋圖、二層梁配筋圖、三層梁配筋圖、屋面層梁配筋圖、二層結構布置及板 配筋圖、三層結構布置及板配筋圖、屋面層結構布置及板配筋圖、樓梯配筋大樣圖、節點大樣詳圖

給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋面排水平面圖、給排水系統圖

電氣 圖： 電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋面防雷平面圖

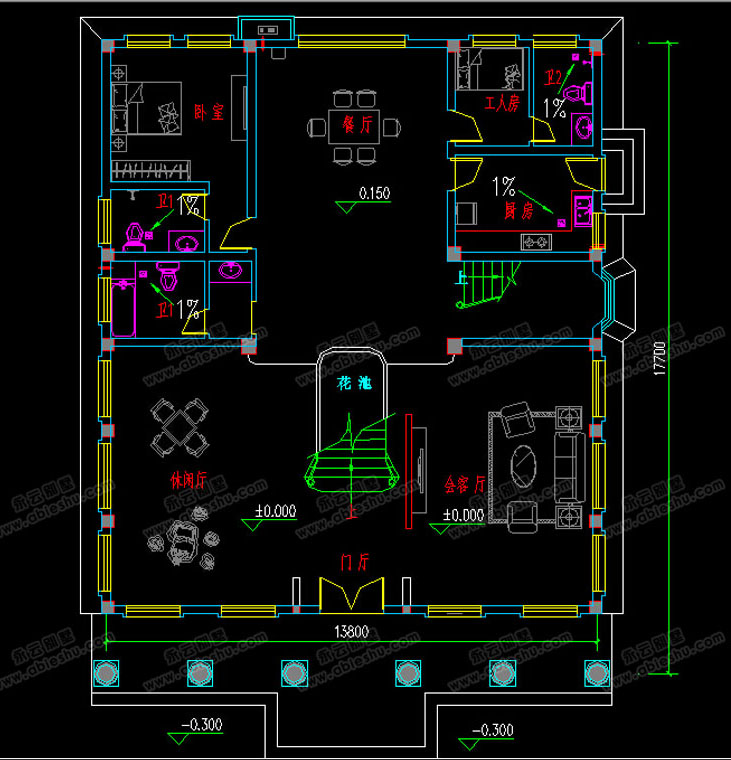

一 層： 客廳、休閑廳、廚房、餐廳、工人房帶衛生間、臥室?guī)l(wèi)生間、衛生間

二 層： 起居室、臥室?guī)ш?yáng)臺、臥室?guī)l(wèi)生間、衛生間、走廊

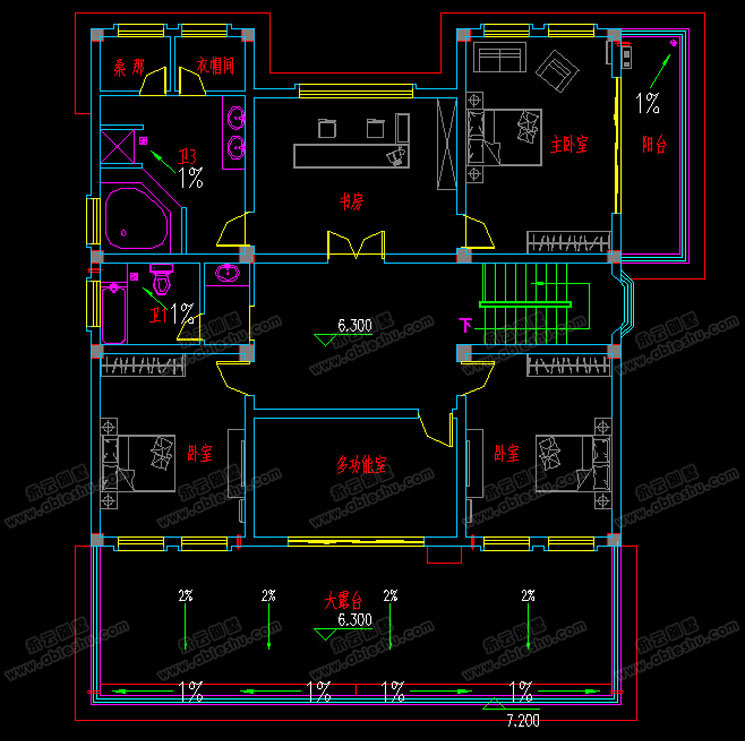

三 層： 臥室2間、多功能室、露臺、衛生間、主臥室?guī)?書房、陽臺、衛生間、衣帽間、桑拿房)
