二層簡歐風格帶閣樓層別墅設計全套施工圖紙12.5mX12.2m
圖紙訂購/別墅定制設計,請聯系我們專業設計顧問:
電話:小蓉 18007330378 小霞180-7331-5923
QQ在線咨詢: 93775928 83095318
電話:小蓉 18007330378 小霞180-7331-5923
QQ在線咨詢: 93775928 83095318
注:圖紙為湖南永云別墅建筑設計有限公司獨家設計作品,已通過國家版權局進行版權登記,受法律保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的,對其結構受力安全執行建筑設計行業的強制性法律責任,即對別墅設計圖紙結構安全負終身責任制。施工方在施工過程中圖紙有看不明白或需要技術上支持的,拔打我們公司客服電話4OO-6829-799,我們將會熱情為其解答。

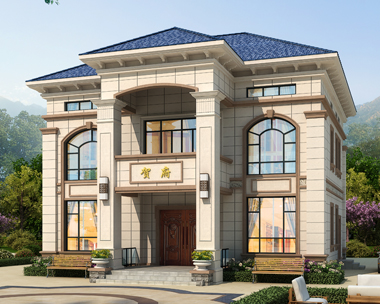

效果圖展示:
本套圖紙有施工圖49張,效果圖4張,包打印(效果圖為A4彩圖,施工圖為A3大圖),全國快遞包郵,支持貨到付款,不提供電子版
圖紙屬性
圖紙編號: AT1921 層數: 二層
結構形式: 磚混結構
主體造價: 45-55萬
主體開間: 12.5米 進深: 12.22米
占地面積: 158.1平方米
建筑面積: 437.07平方米
圖紙內容
建筑 圖: 建筑施工圖設計說明、建筑構造做法表(一)、建筑構造做法表(二)、門窗表/門窗大樣、一層平面圖、二層平面圖、閣樓層平面圖、屋頂平面圖、1-5立面圖、5-1立面圖、A-N立面圖、N-A立面圖、1-1剖面圖、樓梯大樣圖一、樓梯大樣圖二、門頭大樣、節點大樣
結構 圖: 結構設計總說明1、結構設計總說明2、結構設計總說明3、基礎平面布置圖、基礎大樣圖、一層平法施工圖、二層平法施工圖、屋面平法施工圖、樓梯大樣圖一、樓梯大樣圖二、節點大樣圖
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓層給排水平面圖、屋面排水平面圖、給污水系統圖
電氣 圖: 電氣設計說明、配電箱系統圖、等電位聯結作法、總等電位聯結系統圖示例、一層照明平面圖、二層照明平面圖、閣樓層照明平面圖、一層照明平面圖、二層照明平面圖、閣樓層插座平面圖、一層弱電平面圖、二層弱電平面圖、閣樓層弱電平面圖、基礎接地平面圖、屋面防雷平面圖
設計功能
一 層: 門廊、玄關、會客廳、餐廳、廚房、茶廳、主臥室(帶衣帽間、主衛)、洗漱間、公衛
二 層: 起居室、書房、主臥室(帶衣帽間、主衛)、客房2間、儲藏間、公衛、陽臺、露臺
閣樓 層: 健身房、客房3間、影音室、儲藏室、公衛
戶型圖展示
一層戶型圖:
二層戶型圖:
閣樓層戶型圖:
立面施工圖:
特別提示
- 本站圖紙如果用于建造房屋,為保證建造安全、圖紙和實際地質情況相吻合,以及各地施工做法及水平的差異,避免因?yàn)橹苯邮褂脠D紙?jiān)斐傻牟牧侠速M(fèi)或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;我們公司有資深設計師,設計經驗豐富,質量保證,價格從優!
