簡歐風格2019新品三層帶堂屋私人豪華別墅設計施工圖紙

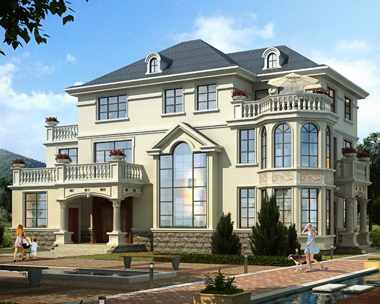

【戶型點評】2019歐式別墅設計圖紙新品上市，此別墅開間19.8米，進深12.6，帶有傳統的堂屋，有漂亮的八角窗設計，大通窗的設計更顯別墅的豪華大氣，側面門樓更方便到后花園，側面看整體效果更美觀。
本套圖紙有施工圖58張，效果圖4張，包打?。ㄐЧ麍D為A4彩圖，施工圖為A3大圖），全國快遞包郵，支持貨到付款，不提供電子版
圖紙屬性
圖紙編號： AT1827 層數： 歐式三層別墅設計
結構形式： 框架結構
主體造價： 60-70萬
主體開間： 19.8米 進深： 12.6米
占地面積： 186.44平方米
建筑面積： 478.50平方米
圖紙內容
建筑 圖： 建筑施工圖設計說明、建筑構造做法表(一)、建筑構造做法表(二)、門窗表/門窗大樣、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、1-11軸立面圖、11-1軸立面圖、A-M軸立面圖、M-A軸立面圖、1-1剖面圖、樓梯大樣一、樓梯大樣二、樓梯大樣三、細部大樣一、細部大樣二
結構 圖： 結構設計總說明(一)、結構設計總說明(二)、結構設計總說明(三)、坡屋面構造大樣、基礎平面圖、地基與基礎說明、柱平法施工圖、一層梁平法施工圖、二層板平法施工圖、二層梁平法施工圖、三層板平法施工圖、三層梁平法施工圖、閣樓板平法施工圖、閣樓梁平法施工圖、屋頂板平法施工圖、屋頂梁平法施工圖、樓梯大樣圖一、樓梯大樣圖二、樓梯大樣圖三、節點大樣圖
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、悶頂層排水平面圖、屋面排水平面圖、給污水系統圖
電氣 圖： 電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋面防雷平面圖
設計功能
一 層： 堂屋、會客廳、廚房、餐廳、小客廳、臥室?guī)?nèi)衛、客房、儲藏室、衛生間
二 層： 客廳2間、臥室3間、客房、露臺、內陽臺、衛生間
三 層： 客廳、活動廳、臥室3間、露臺、衛生間
