本本套圖紙有施工圖41張，效果圖3張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
?
占地尺寸：左右寬8.4米x進深10.8米，占地面積：82.7平方建筑總面積/總層高：310平米（不含入戶平臺、陽臺、露臺）/總高12.4米，建筑結構：框架結構
施工圖包括：：施工圖(建施圖、結施圖、水施圖、電施圖）共41張，效果圖3張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、節點詳圖等）14張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）12張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）5張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）10張
設計功能：請參照平面戶型圖。

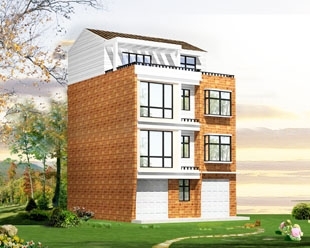

效果圖與部分CAD施工圖展示：
閣樓平面圖（下）
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
