本套圖紙有施工圖41張，效果圖2張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
別墅左右面寬12米x進深10.7米 占地面積：113.7平方 建筑總面積/總層高：312平米（不含入戶平臺、陽臺、露臺）/總高11.5米，屋檐口高9.7米 建筑結構：框架結構
施工圖包括：施工圖：(建施圖、結施圖、水施圖、電施圖）共41張，效果圖1張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、節點詳圖等）
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構磚業有關的圖紙）
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、節點詳圖等）
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構磚業有關的圖紙）
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）
設計功能：請參照平面戶型圖。

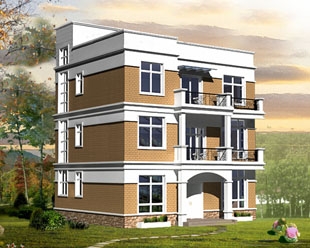

效果圖與部分CAD施工圖展示：
效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 四層 |
|---|---|
| 結構形式 | 框架結構 |
| 開間尺寸 | 12.00米 |
| 進深尺寸 | 10.70米 |
| 占地面積 | 113.7㎡ |
| 建筑面積 | 312㎡ |
| 建筑風格 | 現代風格 |
| 估算造價 | 約45萬 |
