永云別墅AT235三層高端豪華復式樓中樓別墅全套建筑設計圖紙15.3mx11.7m

開間:15.3m
/
進深:11.7m
占地:174.47㎡
    產品編號:
    AT235
    全套價格:
    ¥3280.00
    建筑層數:
    三層
    結構形式:
    框架結構
    開間尺寸:
    15.30米
    進深尺寸:
    11.70米
    占地面積:
    174.47㎡
    建筑面積:
    469.19㎡
    建筑風格:
    歐式風格
    估算造價:
    約70萬
購買數量:
  (庫存9999+)
app hook
注:圖紙為湖南永云別墅建筑設計有限公司獨家設計作品,擁有自主知識產權,受法律保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的,對其結構受力安全執行建筑設計行業的強制性要求,即對別墅設計圖紙結構安全負終身責任制。施工方在施工過程中圖紙有看不明白或需要技術上支持的,拔打我們公司客服電話400-682-9799,我們將會熱情為其解答。
效果圖展示:

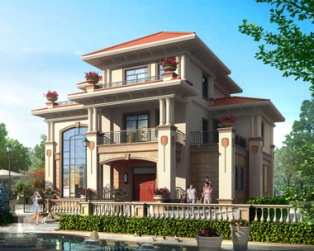

三層別墅效果圖
本套圖紙有施工圖52張,效果圖3張,包打印(效果圖為A3彩圖,施工圖為A3大圖),全國快遞包郵,支持貨到付款,不提供電子版
圖紙屬性
圖紙編號: AT235 層數: 三層
結構形式: 框架結構
主體造價:  50-80萬
主體開間: 15.3米 進深: 11.7米
占地面積: 174.47平方米
建筑面積: 469.19平方米
戶型圖展示
一層戶型圖:
一層平面圖
二層戶型圖:
二層平面圖
三層戶型圖:
三層平面圖
立面施工圖:
立面施工圖
圖紙內容
建筑 圖:  建筑設計說明、建筑構造表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-9立面圖、9-1立面圖、D-A立面圖、A-D立面圖、剖面圖、節點大樣圖一、節點大樣圖二、門窗表及門窗大樣
結構 圖:  結構設計說明1、結構設計說明2、基礎平面布置圖、基礎剖面配筋大樣圖、-0.900-3.600柱平法施工圖、3.600-7.200柱平法施工圖、7.200-10.800柱平法施工圖、0.000梁平法施工圖、3.600梁平法施工圖、7.200梁平法施工圖、10.800梁平法施工圖、屋面梁平法施工圖、3.600板施工圖、7.200板施工圖、10.800板施工圖、坡屋面折板施工圖、樓梯結構大樣圖、坡屋面結構詳圖
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給污、雨水系統圖、給排水大樣系統圖、
電氣 圖:  電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋面防雷平面圖
設計功能
一 層: 會客廳、入戶大廳、廚房、餐廳、棋牌室、衛生間
二 層: 過道、臥室?guī)l(wèi)浴、臥室?guī)l(wèi)生間露臺、主臥室?guī)l(wèi)浴衣帽間
三 層: 過道、臥室?guī)l(wèi)浴、主臥室?guī)l(wèi)浴衣帽間陽臺、露臺

特別提示

  • 本站圖紙如果用于建造房屋,為保證建造安全、圖紙和實際地質情況相吻合,以及各地施工做法及水平的差異,避免因?yàn)橹苯邮褂脠D紙?jiān)斐傻牟牧侠速M(fèi)或者返工,圖紙務必請專業人士驗證后,再進行使用!

如本站沒有合適的圖紙,可按照您的要求來進行設計;我們公司有資深設計師,設計經驗豐富,質量保證,價格從優!

詳細參數

圖紙屬性
建筑層數三層
結構形式框架結構
開間尺寸15.30米
進深尺寸11.70米
占地面積174.47㎡
建筑面積469.19㎡
建筑風格歐式風格
估算造價約70萬
關注永云別墅
購買咨詢(已有0條咨詢)
如果您對本套別墅設計圖紙有什么問題,請?zhí)釂?wèn)咨詢!
產品評論(已有0條評論)
如果您對本商品有什么評價或經驗,歡迎分享!
