套圖紙有施工圖31張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
開間:10米,進深:10米,占地面積:100平方米,建筑面積:212.3平方米;框架結構;
圖紙目錄:建筑設計說明、建筑構造做法表、一層平面圖、二層平面圖、三層平面圖、天面平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、樓梯詳圖、節點詳圖、門窗表、結構設計總說明、柱軸線定位及截面變化圖、二層結構平面圖、二層梁配筋圖、三層結構平面圖、三層梁配筋圖、平屋頂結構平面圖、平屋頂梁配筋圖、坡屋頂結構平面圖、坡屋頂梁配筋圖、柱表、梯表、梁配筋平面表示法說明及大樣、效果圖等。
設計功能:一層:內院、客廳、廚房、餐廳、衛生間、車庫;二層:臥室(附衛生間,陽臺)、2臥室(附陽臺)、衛生間;三層:臥室(附陽臺)、臥室、衛生間、露臺。
各層設計功能請參照下面圖片展示

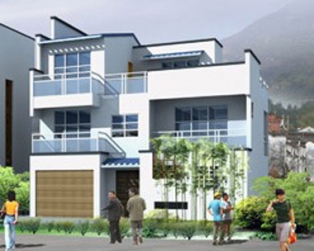

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
