本套圖紙有施工圖11張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
開間8.5米,進深11.2米,宅基地占地面積 117.2平米,總建筑面積 226.8 平米, 建筑基底占地面積 89.2 平米;
本套圖紙包括:一層平面圖、二層平面圖、三層平面圖、屋面平面圖、立面圖、剖面圖、總平面圖、門窗表、衛生間廚房大樣圖、結構設計說明、各層鋼筋圖、樓梯屋面結構圖、各構成部件大樣圖、門窗表、效果圖等 ;
平面布局緊湊,主入口朝南,一層為廚房、餐廳、衛生間、貯藏間、庫房及過廳(也可作為傳統民俗祭祀空間),具有濃厚的鄉土氣息。二層為臥室、主臥室及起居室,主臥室有單獨衛生間;三層為健身房、臥室及貯藏空間,房間采光通風良好,利用坡屋頂作成庫房及露臺,既滿足雷州半島地區的村鎮生活習慣及農業生產要求,又突出地方特色,平面設計有靈活隔斷,住宅設計適合獨院式組合。
設計功能: 每層設計功能:請參照下面圖片展示

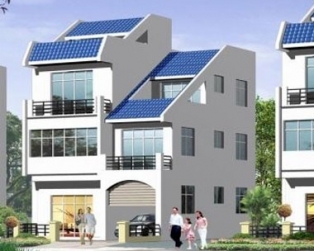

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 磚混結構 |
開間尺寸 | 8.50米 |
進深尺寸 | 11.20米 |
占地面積 | 117.2㎡ |
建筑面積 | 226.8㎡ |
建筑風格 | 現代風格 |
估算造價 | 約30萬 |
