本套圖紙有施工圖15張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
開間18.35米,進深19.74米,總建筑面積645.44平方米,其中地上建筑面積429.09平方米,地下建筑面積為216.35平方米。
本套圖紙包括:地下室平面圖、一層平面圖、二層平面圖、屋頂平面圖、軸立面圖、部面圖、墻身詳圖1-8、節點詳圖、門窗表、門窗立面詳圖、地下室頂板配筋圖、筏板基礎配筋圖、-3.350墻體、柱、梁結構圖、-3.350板配筋圖、地下室墻、柱、梁結構圖、一層墻、柱、梁結構圖、二層墻、柱、梁結構圖、地下室頂板配筋圖、一層頂板配筋圖、屋面頂板配筋圖、樓梯評圖、給排水設計說明、給排水系統圖、地下室排水平面圖、一層給排水平面圖、二層給排水平面圖、暖施設計(平面圖、系統圖)、電施圖(設計說明、弱電系統圖、配電系統圖、地下層強電平面圖、一二層強電平面圖、地下層一二層弱電平面圖、火災報警及防雷接地平面圖)、總建筑設計說明、結構設計說明圖、效果圖等
設計功能:地下一層:娛樂室、活動室、健身房儲藏室、設備間、洗衣房、衛生間;一層:起居室、臥室、衛生間、書房、餐廳、中西廚房、衛生間、更衣室、門廳;二層:主臥室、2間臥室、書房、家庭廳、2衛生間、更衣間;
每層設計功能:請參照下面圖片展示

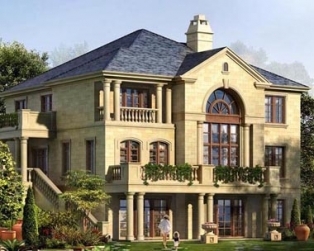

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 18.35米 |
進深尺寸 | 19.74米 |
占地面積 | 362.22㎡ |
建筑面積 | 645.44㎡ |
建筑風格 | 歐式風格 |
估算造價 | 約100萬 |
