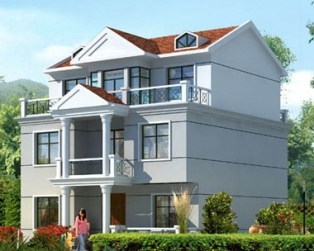

本套圖紙有施工圖大概18張,效果圖1張,包打印(效果圖為彩圖,施工圖為A3大圖),包郵,無電子版
設計名稱及編號:某120平方米三層農村別墅設計圖11×10。
建筑占地面積:11.14米×9.9米;
建筑面積333平方米;
建筑層數:三層;
建筑高度:11.95米(含屋頂);
設計功能:一層:客廳、臥室、車庫、廚房、餐廳、衛生間;二層:客廳、陽臺、臥室、臥室、衛生間、儲藏室、臥室、衛生間;三層:客廳、露臺、臥室、臥室、衛生間、儲藏室、臥室(附露臺)。
圖紙目錄:效果圖、建筑設計說明、結構設計說明、南立面圖、北立面圖、一層平面圖、二層平面圖、東立面圖、1-1剖面圖、三層平面圖、屋頂平面圖、基礎平面圖、二層梁平法施工圖、三層梁平法施工圖、三層板平法施工圖、二層板平法施工圖、屋面梁平法施工圖、屋面板平法施工圖; 注:圖中所注尺寸除標高以米為單位,其余均以毫米為單位。
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 磚混結構 |
開間尺寸 | 11.14米 |
進深尺寸 | 9.90米 |
占地面積 | 110㎡ |
建筑面積 | 312㎡ |
建筑風格 | 簡歐風格 |
估算造價 | 約40萬 |
