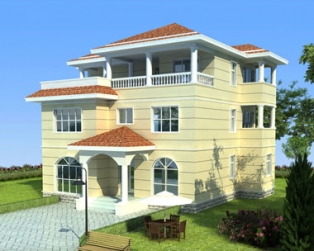

本套圖紙有施工圖28張,效果圖3張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
開間:AT168-13.04米,進深:10.74米,占地面積:140平方米
建筑面積:243.2平方米,建筑高度9.75米建筑層數:3層,
結構形式:磚混結構,二類建筑, 耐火等級:二級;
屋面防水等級:二級, 防水層耐用年限:10年, 抗震設防烈度:7度, 結構設計使用年限為:50年
圖紙目錄:圖紙目錄表,門窗表,建筑裝飾表,節能設計專篇,建筑設計總說明,一層平面圖,二層平面圖,樓梯大樣,閣樓層平面圖,屋百排水平面圖,正立面圖,背立面圖,右側立面,1-1剖面圖,2-2剖面圖,背立面圖,衛生間大樣,節點大樣,結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎詳圖、一層柱位布置圖、二層柱位布置圖、三層柱位布置圖、二層梁施工圖、三層梁施工圖、屋面梁施工圖、二層樓板配筋圖、三層樓板配筋圖、屋面板配筋圖、樓梯結構平面圖及剖面圖、節點圖、樓梯梯段板配筋圖效果圖;
設計功能:
一層:客廳、廚房、餐廳、衛生間、車庫;
二層:露臺、臥室三間、起居間、2個衛生間;
三層:露臺、化狀間、衛生間、臥室、書房;
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 13.04米 |
進深尺寸 | 10.74米 |
占地面積 | 140㎡ |
建筑面積 | 243.2㎡ |
建筑風格 | 簡歐風格 |
估算造價 | 約30萬 |
