本套圖紙有施工圖13張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
開間8米,進深15.7米;建筑占地面積:116.29平米,總建筑面積:268.98平米
圖紙目錄:首層平面圖、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、立面圖、剖面圖、建筑設計說明圖、建筑構造統一說明、節點詳圖、各結構部件大樣圖、效果圖。
設計功能:一層:餐廳、客廳、廚房、花園、衛生間;二層:2個臥室、衛生間、花園上空;三層:露臺、衣帽間、可動天窗、衛生間。

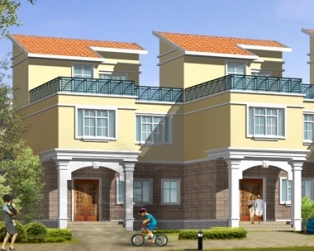

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 8.00米 |
進深尺寸 | 15.70米 |
占地面積 | 116.29㎡ |
建筑面積 | 268.98㎡ |
建筑風格 | 現代風格 |
估算造價 | 約40萬 |
