江山市美觀大氣帶露臺農村洋樓設計圖含效果圖
圖紙目錄:效果圖、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、東立面圖、西立面圖、南立面圖、北立面圖、1-1剖面圖、樓梯詳圖、節點詳圖;結構設計說明、基礎平面布置圖、基礎詳圖、一層梁結構圖、二層梁結構圖、三層梁結構圖、一層板結構圖、二層板結構圖、三層板結構圖、一層柱梁結構圖、二層柱結構圖、三層柱結構圖;電氣設計說明、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、電氣系統圖例及材料表;給排水設計說明、給排水統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖等。
設計功能:
一層:休閑廳、門廳、客廳、老人臥室、餐廳、廚房、工人房、衛生間;
二層:客廳上空、主臥室、小書房、臥室、工作室、2間衛生間;
三層:多功能廳、書房、健身房、臥室、露臺、衛生間。
本套共有建筑圖7張,效果圖1張。
本工程概括:本工程為江山市清湖鎮童家淤小區別墅;本工程建筑物類別為III類,耐火等級三級,抗震設防烈度6度 合理使用年限為50年,建筑層數為三層;總建筑面積 :356㎡ 。

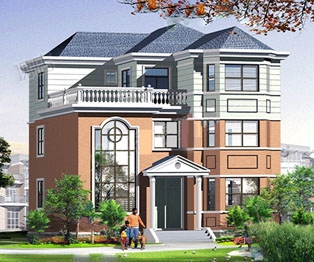

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 三層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 11.70米 |
進深尺寸 | 13.00米 |
占地面積 | 148.8㎡ |
建筑面積 | 356㎡ |
建筑風格 | 簡歐風格 |
估算造價 | 約50萬 |
