本套圖紙有施工圖22張，效果圖1張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
設計名稱及編號：二層獨立四戶兩室二廳一廚一衛雙拼聯排別墅設計圖13×8#1836
建筑占地面積：12.6米×7.8米；
建筑層數：二層（一層每戶面積49.46平方米，二層每戶面積51.9平方米，總建筑面積202.71平方米）；
建筑高度:6.3米（含屋頂）；屋頂形式：平屋頂；
設計功能：客廳、臥室、臥室、廚房、餐廳、衛生間；
圖紙目錄：
農村房屋設計效果圖、門窗表、一層平面圖、二層平面圖、屋頂平面圖、1-9立面圖、剖面圖、9-1立面圖、A-D立面圖、大樣圖、基礎平面布置圖、節點大樣圖、二層梁配筋圖、二層板配筋圖、梯板大樣一、圈梁表、屋面梁配筋圖、屋面板配筋圖、梯板大樣二、廚衛大樣圖、廚衛給排水軸側圖、給排水系統圖、一層給排水平面圖 、二層給排水平面圖、屋頂給排水平面圖、配電箱系統圖、底層電氣平面圖、一層電氣平面圖、二層電氣平面圖、一層接地平面圖、屋頂防雷平面圖；
設計功能：請參照平面戶型圖。

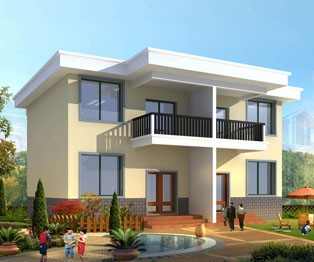

效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 二層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 12.60米 |
| 進深尺寸 | 7.80米 |
| 占地面積 | 98.28㎡ |
| 建筑面積 | 202.71㎡ |
| 建筑風格 | 現代風格 |
| 估算造價 | 約30萬 |
