本套圖紙有施工圖39張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,無電子版
本設計可獨立建設,也可拼接在一起,但連續拼接單元不超過2個。坐標系采用當?shù)鬲毩⒆鴺?biāo)系,高程采用黃海高程。建筑物朝向宜采用南北向或接近南北向。拼接單元主采光面間距不宜小于15米。山墻間距不應小于6米。建筑主采光面與主干道邊緣間距宜大于5米,與次干道邊緣間距宜大于4米;山墻與主次干道邊緣間距宜大于3米。室內地坪應高于室外地坪至少450mm。人行道、車行道、花園等室外工程可根據當?shù)爻S米龇ㄗ孕刑幚怼?br/>建筑占地面積為:8.1m*14.1m;宅基地面積:119.60㎡;建筑基地面積:75.77㎡;總建筑面積:151.54㎡;
建筑層數:地上二層;
建筑高度:8.3m(含屋頂)層高:3.3m/3.0m/2.0m;
屋頂形式:坡屋頂;
建筑結構:混合結構;
設計功能:一層:堂屋、臥室、衛生間、廚房、餐廳、農居間、雞舍、后院;二層:臥室兩間、衛生間、客廳、后院;
圖紙目錄::一層平面圖、二層平面圖、屋面平面圖、南立面圖、北立面圖、東立面圖、西立面圖、1-1剖面圖、樓梯大樣圖、廚房、衛生間大樣圖、總平面布置圖、建筑設計說明、門窗表、效果圖(2張)等;
結構:結構設計總說明、各種基礎構造、二層結構布置圖、隔層結構布置圖、坡屋頂結構布置圖、樓梯大樣圖等;
電氣:電氣設計說明與主要設備表、系統圖、一層照明平面圖、二層照明平面圖、防雷與接地平面圖;
給排水:主要設備表,選用標準圖集號,圖例、給排水專業設計說明、一層給排水平面圖、二層給排水平面圖、衛生間給排水平面圖、給排水系統圖就等。

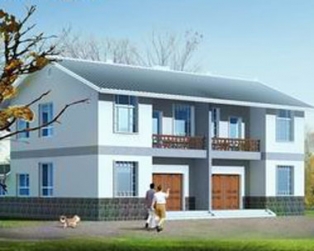

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 二層 |
---|---|
結構形式 | 磚混結構 |
開間尺寸 | 8.00米 |
進深尺寸 | 14.00米 |
占地面積 | 120㎡ |
建筑面積 | 151.54㎡ |
建筑風格 | 現代風格 |
估算造價 | 約20萬 |
