本套圖紙有施工圖16張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖),包郵,可貨到付款
開間7.8*2米_進深14.4米;單戶占地面積:120 ㎡,建筑面積:175.2 ㎡,使用面積:143.2 ㎡,使用面積系數:81.7% 陽臺面積:12.1 ㎡;
本套圖紙包括:一層平面圖、二層平面圖、屋頂平面圖、東南西北立面圖、地梁配筋圖、一層配筋圖、二層配筋圖、屋面配筋骨圖、屋面板配筋圖、樓梯配筋圖、基礎平面圖、節點詳圖、1-1剖面圖、樓梯剖面圖、各部件大樣圖、建筑結構設計說明、門窗表、、效果圖等;
一層為公共空間,設計有客廳、餐廳、廚房等,考慮農機具和機動車的存放,設計了一個直接對外的車庫(可根據家庭需要調整為客人用房)。
二層為私密空間,供家人使用,設計有主臥室、老人房、小孩房,均南北朝向。較大的儲藏空間更符合農村的生活習慣。各層均設有衛生間,根據農村的實際情況,二、三層均設有平臺。
設計功能: 每層設計功能:請參照下面圖片展示

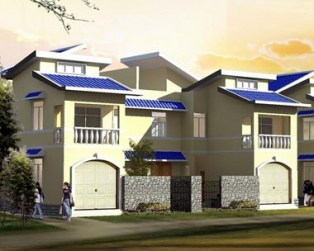

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 二層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 7.80米 |
進深尺寸 | 14.40米 |
占地面積 | 120㎡ |
建筑面積 | 175.2㎡ |
建筑風格 | 現代風格 |
估算造價 | 約30萬 |
