本套圖紙有施工圖28張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
主體開間：11.9米，進深：12.7米，占地面積：142平方米；磚混結構；
圖紙包括：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、南立面圖、北立面圖、東立面圖、1-1剖面圖、天溝大樣圖、基礎圖、基礎節點大樣圖、窗戶大樣圖、二層梁配筋圖、二層板筋圖、屋面梁配筋圖、頂結構配筋圖、屋面板配筋圖、樓梯扶手大樣圖、一層給排水圖、二層給排水圖、一層布燈圖、二層布燈圖、一層插座圖、二層插座圖、院門大樣圖、院門剖面圖、化糞池詳圖、效果圖等。
設計功能：請參照平面戶型圖。

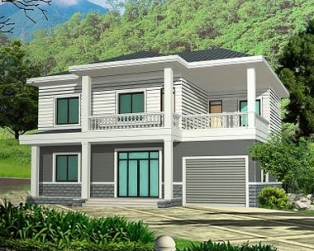

效果圖與部分CAD施工圖展示：
效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 二層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 11.90米 |
| 進深尺寸 | 12.70米 |
| 占地面積 | 142㎡ |
| 建筑面積 | 264㎡ |
| 建筑風格 | 現代風格 |
| 估算造價 | 約30萬 |
