本套圖紙有施工圖30張,效果圖1張,包打?。ㄐЧ麍D為彩圖,施工圖為A3大圖)包郵,可以貨到付款
開間13.03米,進深21.93米,地下一層,地上5層,一層建筑面積為255.72平方米,總建筑面積為1162.92平方米;
圖紙目錄:地下層平面圖、一層平面圖、二層平面圖、三層平面圖、四層平面圖、五層平面圖、 屋頂平面圖、塔樓頂平面圖、南立面、北立面、東立面、西立面、1-1剖面圖、門窗表、門窗大樣 圖、樓梯大樣圖、衛生間大樣圖、節點詳圖大圖5張、建筑施工設計總說明、效果圖等
設計功能: 每層設計功能:請參照下面圖片展示

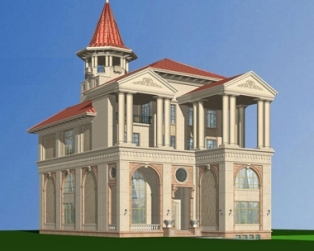

效果圖與部分CAD施工圖展示:
溫馨提示:本站圖紙如果用于建造房屋,為保證圖紙和實際地質情況相吻合,以及建造安全,避免因為直接使用圖紙問題造成的材料浪費或者返工,圖紙務必請專業人士驗證后,再進行使用!
如本站沒有合適的圖紙,可按照您的要求來進行設計;本團隊擁有資深設計師,設計經驗豐富,質量保證,價格從優!
詳細參數
圖紙屬性 | |
建筑層數 | 四層 |
---|---|
結構形式 | 框架結構 |
開間尺寸 | 13.03米 |
進深尺寸 | 21.93米 |
占地面積 | 255.72㎡ |
建筑面積 | 1162.92㎡ |
建筑風格 | 簡歐風格 |
估算造價 | 約160萬 |
